jeudi 29 septembre 2016

tests pisé

0 commentaire
Total :

Le cœur de chauffe se termine, et bientôt à mon tour de jouer... Si je veux habiter cette partie de la maison cet hivers, il faut que j'avance aussi sur les murs! (Ça aurait tellement plus simple de mettre du placo...) Du coup, après avoir fini l'isolation des murs, la fabrication du trommel, il faut maintenant tester la meilleure technique à adopter pour réaliser le pisé. On se lance donc dans plusieurs tests.

travaux du 27/08

Premier test le mélange...

Premier essai avec la bétonnière, peu concluant... La technique du pisé nécessitant peu d'eau cela forme des boulettes et du coup une mauvaise homogénéité de l'humidification.

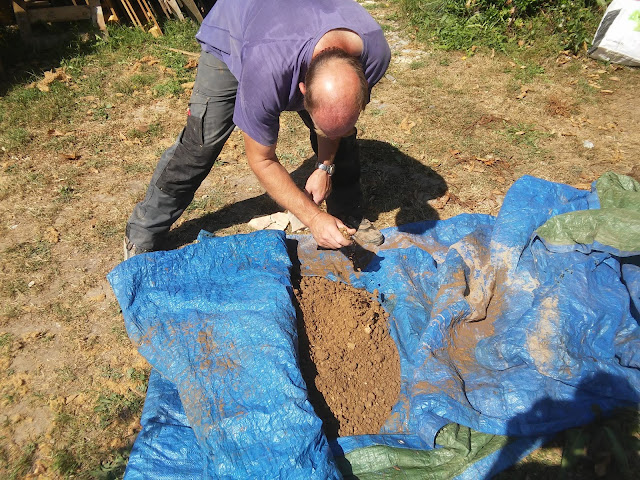

Du coup on test une autre technique... J'avais vu sur internet des vidéos où ils mélangeaient avec une bâche, c'est ce qu'on a fait! Une bâche parterre, on étale la terre dessus, on arrose modérément, on ratisse puis on prend la bâche chacun par son bout et on mélange...


Une fois mélangé, on laisse reposer un peu bâche fermée, la chaleur aidant à la migration de l'eau au sein de la terre.

Le résultat semble plus adéquat...



Maintenant les lieux de l'expérimentation...



on commence par installer la première banche.

Au final, il y aura environs 80mm de terre compactée.

Dans ce premier test, je fais passer une ficelle d'un poteau à l'autre maintenue par des pointes galva, cela devrait lier le bloc de terre au cadre en cas de retrait lors du séchage...

quelques truelles de terre et c'est parti..

Pour l'expérience, j'ai "bouiné" une dame avec la massette

première couche damée

la première banche est bientôt remplie. on voit que la laine de bois se tasse légèrement... je vais sans doute perdre un peu en isolation, mais bon...

Dans le deuxième cadre, on tente la terre tassée avec quelques pointes galva dans les chevrons, toujours dans l'optique de solidariser la terre et le bois.

on a même prévu une latte avec des pointes à l'arrière qui maintiendra encore la terre...

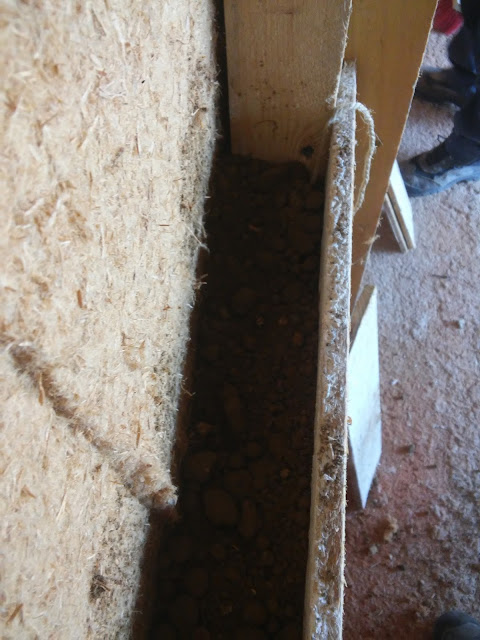

Retour à la première banche, on voit que la terre préparée à la bétonnière "bouloche"...


démontage de la première banche pour voir si le tassement est suffisant, ça semble correct!






Petite vue sur la ficelle traversante.


de l'autre côté, la latte a trouvée sa place!

les banches montent...




Sur la fin j'ai tenté également d'ajouter du foin pour lier un peu plus l'ensemble.




Décoffrage de l'ensemble


Il faudra utiliser des banches plus épaisses, celles-ci en 15mm se cintres sous l'effet du tassement de la terre


Au final l'ensemble me plait bien, plus qu'à voir au séchage ce que ça donne...

Merci à papa pour le coup de main...

mercredi 21 septembre 2016

Démarrage du PDM

2 commentaires
Total :
C'est les vacances! Raison de plus pour laisser les autres bosser :) C'est donc au tour de Jean-Luc de se mettre au travail et de démarrer le cœur de chauffe du poêle de masse. Plusieurs fois repoussé (la dernière fois de mon fait) aujourd'hui 16 Aout, c'est parti!

Démarrage du PDM avec le tapis présenté à blanc de manière à positionner l'ensemble. Une fois validé, l'ensemble est maçonné.


Deuxième jour, début du cœur.


Il fait tellement chaud (pour un mois d'aout en Normandie!) qu'on a dû faire une petite installation pour que la scie ne surchauffe pas... Et Jean-Luc en profite au passage...


ça a des allures de plage...

Le bas de la boite à feu commence à se monter...


Quatrième jour, la boite à feu se referme!


Cinquième jour, ça monte, ça monte on arrive au cœur! La signature de Jean-Luc! Partie sous la sole du four, une partie des fumées passera sous le four pour rejoindre les manifolds à gauche et à droite.



La sole du four ainsi que le plafond et l'arrière sont posés!

Vue arrière

Vue en hauteur, on voit le passage des fumées à l'arrière du four ainsi que la sortie du cœur (petit trou à gauche)



La partie centrale du cœur est finie, il ne reste plus qu'à monter les manifolds de part et d'autre et de chapeauter le tout avec 3 bouchons en béton réfractaire.



Vue du bec de cane depuis la boite à feu vers le four.

Le four vue de face.

Vue de la chambre de deuxième combustion



Début de pose des manifolds

Et voilà un coté de fini

Attaque du deuxième manifold avec le début du banc de fumée.

ça se termine, encore un rang et on peu poser le bouchon!


Fin de la journée et du PDM, comme un cadeau, il est même emballé!



Le banc est également fini, il est prêt à recevoir le tubage.

Vue de l'intérieur du conduit d'évacuation.

Merci à Jean-Luc! 9 jours! pour une reprise après 8 mois d'arrêt pas mal!

Vous pouvez visiter le site de Jean-Luc DeLaTerreEtDuFeu ici

Maintenant pour l'habillage c'est à moi de jouer...
