Pour mener à bien le montage des briques et suivre une forme correcte et régulière, il me fallait un gabarit. Merci à papa pour la réalisation de celui-ci et à Vincent pour la structure de guidage.
Début des travaux, l'installation du gabarit.
Pour la structure, il s'agit d'un tube acier sur lequel vient coulisser le support du gabarit. Ce tube est maintenu en partie basse au moyen d'une platine vissée sur une planche. En partie haute, j'ai soudé un support de poteau réglable afin de venir me brider sous la poutre.
Le gabarit quant à lui se compose d'un panneau extérieur fixé sur le support et d'une partie centrale circulaire me donnant la dimension extérieure correspondant à 2 briques.
J'ai réalisé 29 perçages équidistants sur la valeur d'un huitième de cercle correspondant à la forme désirée. Chaque cran me donne la rotation exacte nécessaire pour arriver parfaitement en haut ou je le souhaite.
Pour faciliter la manœuvre (l'acier pesant son poids!) j'ai disposé 3 cordelettes avec des poulies.
Le gabarit en place, je présente sur mon tracé les briques afin de définir les découpes à prévoir.
Un premier lot de briques est prêt. 12 rangs! Le petit biais me permet d’échapper au conduit me laissant une marge de réglage. Les briques n'étant pas toutes régulières, c'est plus que nécessaire. D'autre part, les 2 briques centrales sont diminuées de largeur pour la même raison.
Avant de commencer concrètement le conduit, il faut préparer la base et il y a quelques découpes...
La base est prête, on va pouvoir réellement débuter l'habillage!
Déjà le troisième rang!
Une fois le gabarit relevé et un bon coup d'éponge passé!
L'ensemble du gabarit étant de niveau, il me suffit de l'aligner avec les briques existantes sur le PDM pour avoir un alignement parfait. Puis avec une colle plutôt fluide, quelques coups de maillet suffisent à s'aligner au gabarit.
D'autre zones du PDM étaient restées non finalisées comme l'extrémité arrondie. J'ai donc coupé les briques qui vont bien pour finaliser ce coin en même temps.
Une fois collées.
Et ça monte encore...
Un rang de plus!
On commence à voir le début d'une vrille.
Encore quelques rangs de montés!
J'en profite aussi pour finir aussi le coffre qui accueillera peut être un jour la pompe de l'aquarium...
On se rapproche du but!
C'est pas très beau quand on enlève le gabarit... Les derniers rangs n'ont pas été les plus faciles...
Le temps est venu de démonter le gabarit. Les 2 parties en Cp du gabarit étaient elles même coupées en 2 pour permettre le montage et le démontage.
Avec un peu de nettoyage! Pour ce soir, ce sera bien, on verra demain pour démonter le support.
Maintenant, il faut démonter le reste du gabarit, y compris la structure.
Chose faite! Le gabarit est descendu.

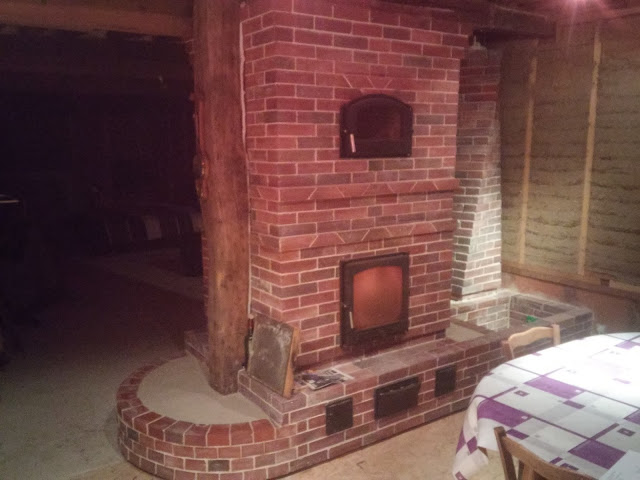

Voilà le travail fini!

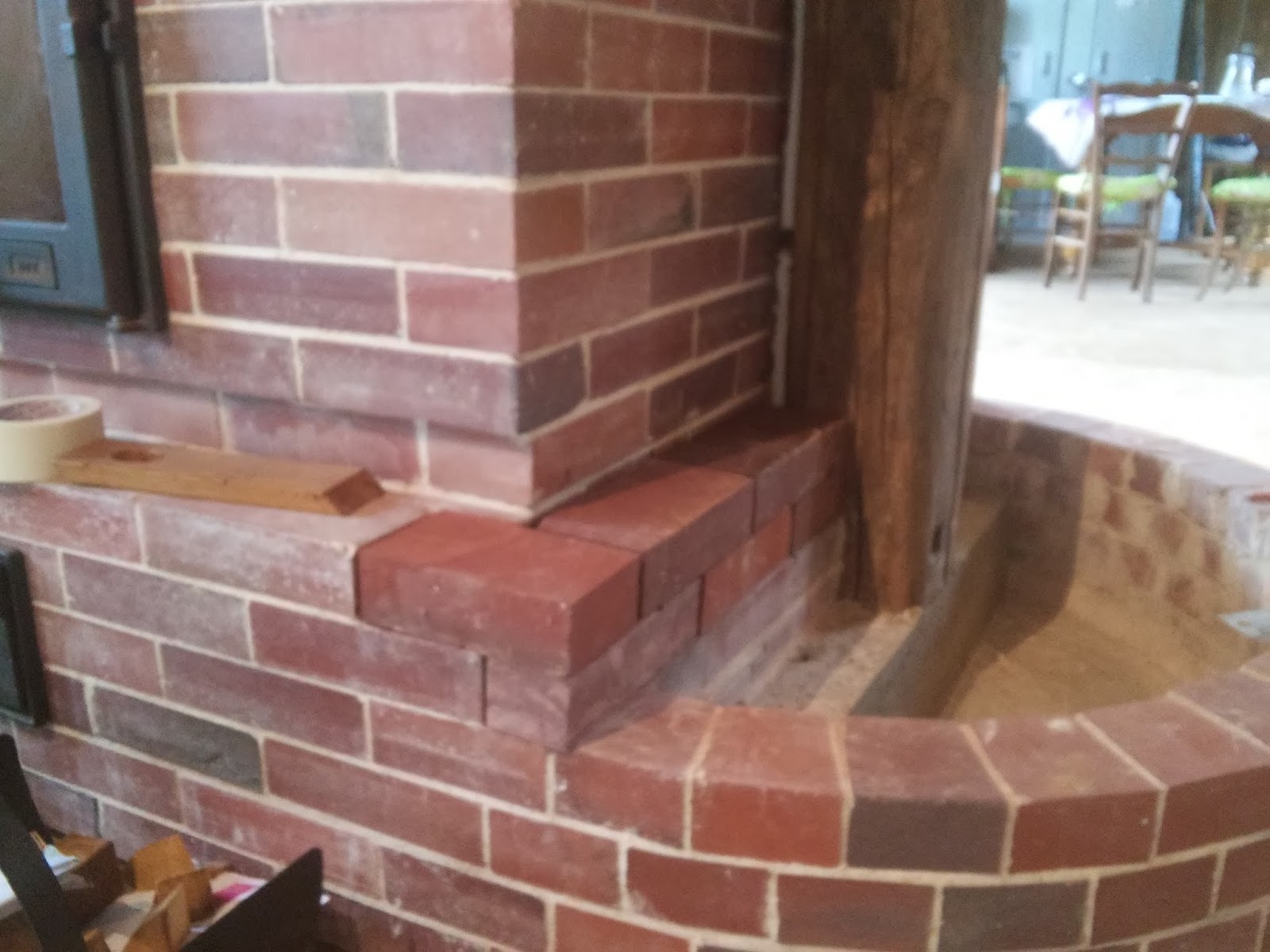

J'en ai profité pour combler la partie circulaire en bout du poêle. Par la suite un plateau en pierre (ou en bois...) fera le tour du poêle et finalisera l'ensemble!

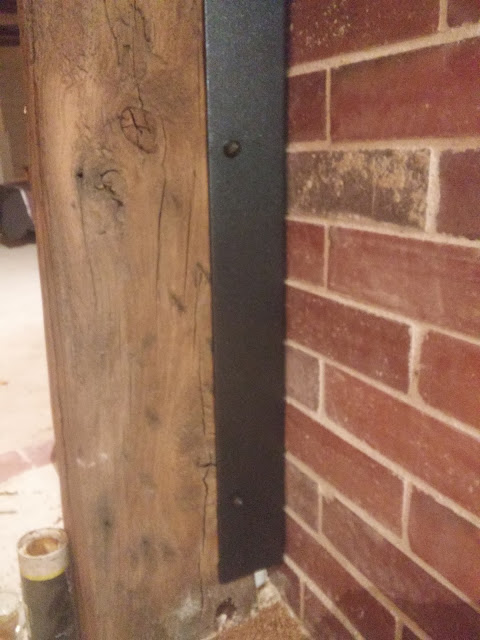

Voilà maintenant le temps de finaliser les 2 poteaux latéraux. Pour cela, j'ai fait plié 4 cornières acier que j'ai découpé à la forme des briques et que j'ai fait thermolaquer en noir granité comme l'appareillage. Ainsi, on ne voit plus la laine céramique (en blanc sur la photo ci-dessous) qui protège le poteau.
Des vis avec spéciales en pointe de diamant ,également thermolaquées, permettent de maintenir la cornière en place.
En partie haute, j'ai réalisé une découpe en escalier pour suivre l’encorbellement.
Le "dernier" point à réaliser c'est la manette de manipulation du clapet, ça devrait être pour bientôt...
Merci à M. Desvallées de L’Étincelle à Périers qui m'a réalisé les 4 cornières de finitions ainsi que 2 linteaux au dessus des portes foyères non présentés dans cet article.
Encore merci à Vincent et papa pour le gabarit!
